适用于智慧工厂／智慧园区的视频监控系统建设
一、项目概述
厂区监控主要应用于厂区道路监控，厂区办公区域监控、大型园区监控。本项目中监控产品的应用主要考虑厂区周界、主要出入口、办公楼走廊、电梯的安全防范工作，通过安防监控系统和厂区安保人员共同保证厂区的安全。
二、项目需求
此工程监控项目建设一套网络视频监控系统，监控中心位于一层监控室。主要对厂区出入口、厂区道路、办公楼走廊、电梯以及室外周界等重要保护区域进行实时的视频监控，预防各类案件的发生，并对各个监控区域进行全程的录像，为日后的事件取证提供一个有力的依据。录像的分辨率要求标清和高清并存，录像资料需保存30天。
2.1设计思路
本方案主要设计思路如下：
n采用全数字网络方案设计，前端监控设备网络高清摄像机，其中主要出入口采用网络标清枪式摄像机，楼层走廊及电梯区域采用网络标清半球摄像机，室外采用网络标清室外快球摄像机，周界采用网络高清红外一体化摄像机；
n采用集中存储的方式，录像资料统一保存在监控中心专用存储设备中；
n采用24小时实时录像方式，录像资料可以保存30天；
n监控中心部署电视墙，对重要区域在不同的屏幕上显示，视频上墙采用软解码的方式；
n通过网络软件管理平台实现对整个视频监控系统的进行统一管理；
2.2设计依据
按国家或地方批准发布的相关法令、法规，并遵循下述标准设计网络视频监控系统。
n安全防范工程技术规范（GB50348-2004）
n视频安防监控系统工程设计规范（GB50395-2007）
n民用闭路监视电视系统工程技术规范 （GB50198-1994）
n视频入侵报警器（GB15207-1994）
n报警图像信号有线传输装置（GB/T16677-96）
n安全防范工程程序与要求（GA/T 75-1994）
n视频安防监控系统技术要求（GA/T 367-2001）
n安全防范工程费用概预算编制办法（GA/T 70-1994）
n民用建筑电气设计规范（JGT/T16-92）
n工业电视系统工程设计规范（GBJ115-87）
2.3设计原则
由于要建立一套视频监控与管理综合的应用系统，在此工程网络视频监控系统中，将采取完全基于IP网络视频监控管理方案，在系统规划设计中注意了以下一些问题：
1）注重性价比
IP网络视频监控管理方案的前端采用标准化、可扩展、可升级的硬件设备，可一次投入，反复利用。由于采用了通用的TCP/IP协议进行传输，前端设备除了用于视频采集应用外，还可以为其它的应用系统提供标准的网络视频信息，实现一物多用，从而使总体系统具有很高的性能价格比。
2）管理灵活与严谨并重
系统采取集中管理与控制，提供分布式多级远程集中管理、控制管理机制，以数字中控矩阵服务器为核心，支持C/S运行模式，有效的进行扁平化、多层次的权限管理，彻底解决管理机构复杂，多人多层次权限控制的问题。通过网络传输，用户可以通过视频监控管理工作站，可以实现对已授权的视频信息进行实时观看或回放图像，并可进行远程PTZ控制。
3）可用性和可靠性
系统所选设备均是先进、成熟、可靠的产品，用户操作管理简单，易学易用。产品不仅可靠，并且实现了对传输线路及自身的问题进行监测并报警通知用户。数字化的前端设备，可进行远程的配置和重启；智能化的应用模块均具有系统自愈功能，大大提高了系统的可用性和可靠性。
4）系统的标准化和开放性
数字网络视频监控系统要求实现在音视频应用系统上的图像、声音、数据传输和共享。本系统采用的硬件产品均遵循网络协议和传输标准的要求。整个系统每一个环节都十分重视系统的开放性，从各职能以及各显示终端，其网络协议都采用标准的TCP／IP协议。
5）系统可扩展性
从前端设备、功能模块到软件系统的规划，整个系统的各个部分都非常重视其扩容和升级能力。
此工程监控项目网络视频监控系统的视频前端设备使用模块化的IP智能采集单元，只要有网络的环境，可随处增加视频采集点，为将来扩容留下了充分的余地。
在系统服务器的配置中，以实践经验为主导，以客户利益为立场，“没有最好，只有最合适”，提出了有特色的高性价比设备配置方案，以保证系统持久的生命力。系统还为新的数字设备和压缩格式预留有接口，使系统的升级、扩展能更贴合用户的实际需求。
三、系统架构
3.1系统架构概述

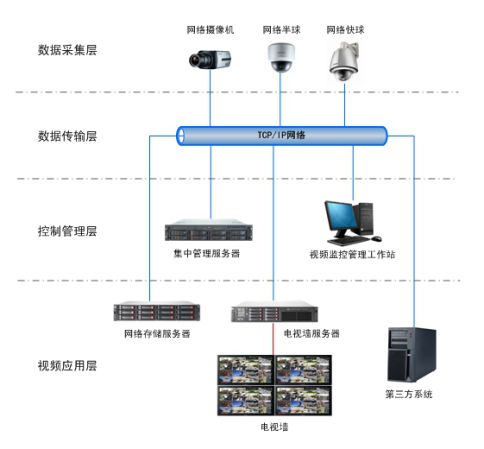

网络视频监控系统由前端数据采集层、数据传输层、控制管理层、视频应用层四个部分组成。数据采集层由网络摄像机或模拟摄像机+编码器的方式组成，主要负责获取视频图像。数据传输层由网络交换机及传输线缆组成，其中网络交换机负责数据交换。控制管理层由集中管理服务器与视频监控管理工作站组成，通过对视频监控管理工作站设置不同的权限，实现对不同权限的用户管理。视频应用层由存储转发服务器、解码服务器组成，主要负责制图像转发、存储及视频输出。
3.2系统拓扑图
根据客户需求和此工程监控项目网络环境，网络视频监控系统由前端摄像机采集系统以及后端监控中心管理系统组成。如下图：
监控中心是整个管理系统的核心部分，负责对于事件进行最高权限的处理，前端采集的信息通过专用网络上传至监控中心，监控中心通过配备了大容量、高安全性的存储服务器进行信息存储，采用集中式存储，支持丰富的存储策略，信息更加安全。支持丰富的显示策略，可设置多种图像的组合方式，可以即时显示系统中任意一路监控图像。
厂区数字视频监控系统设计方案之——前端系统设计、监控中心设计将于下期进行分享，敬请期待。
